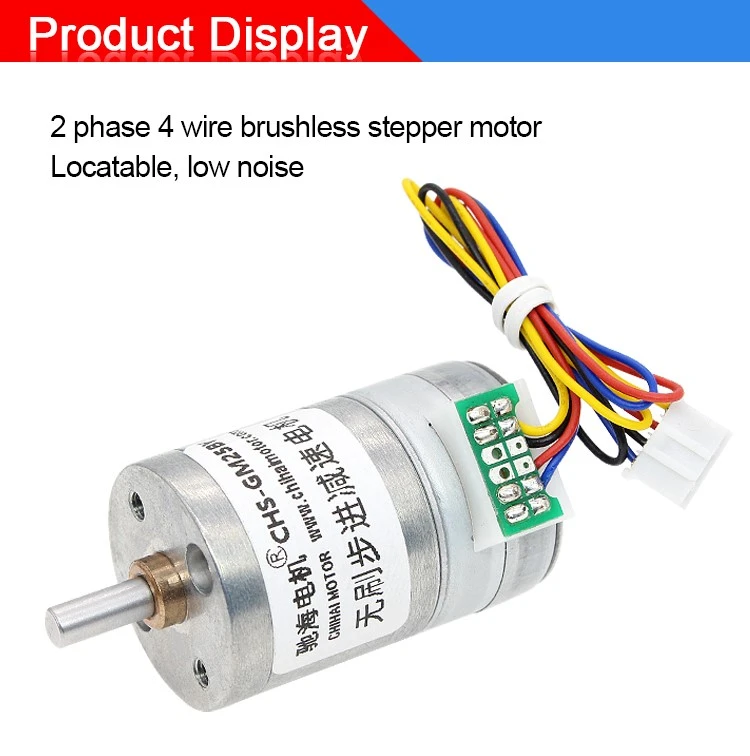

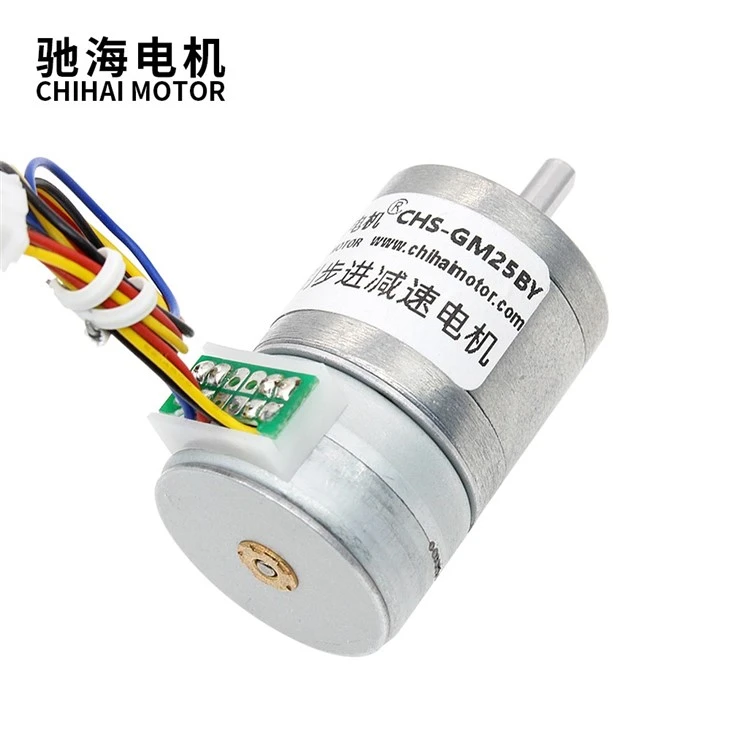

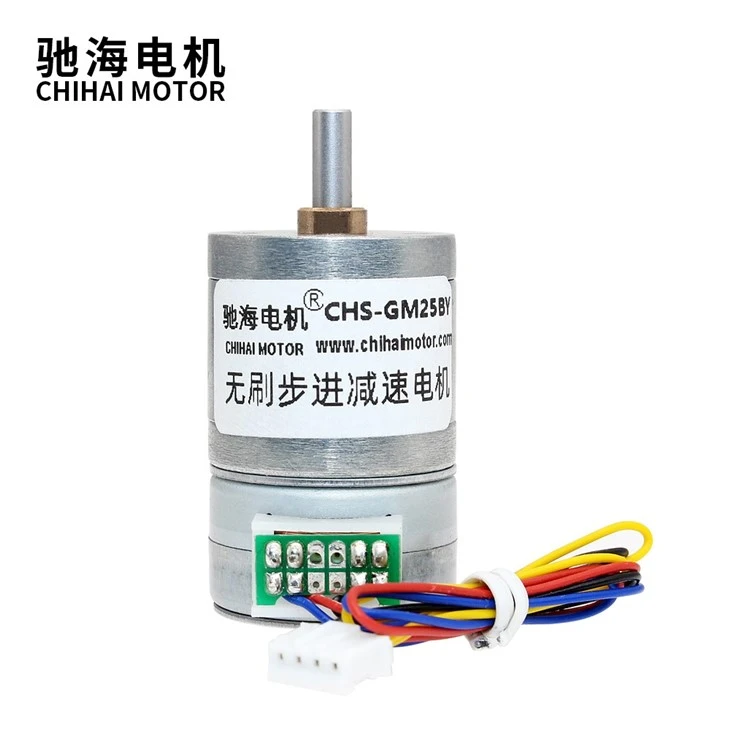

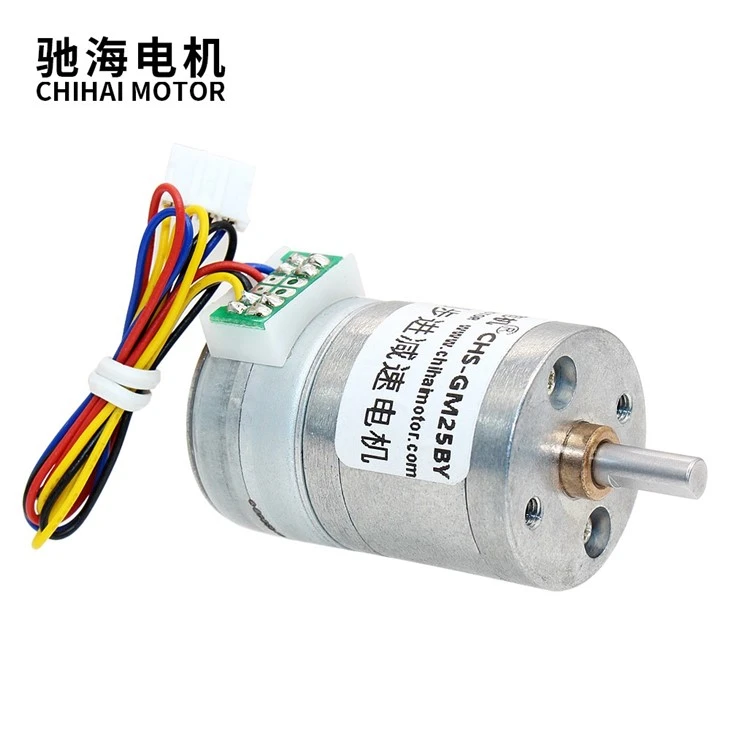

2-المرحلة 4-محرك متدرج بدون فرش سلكي

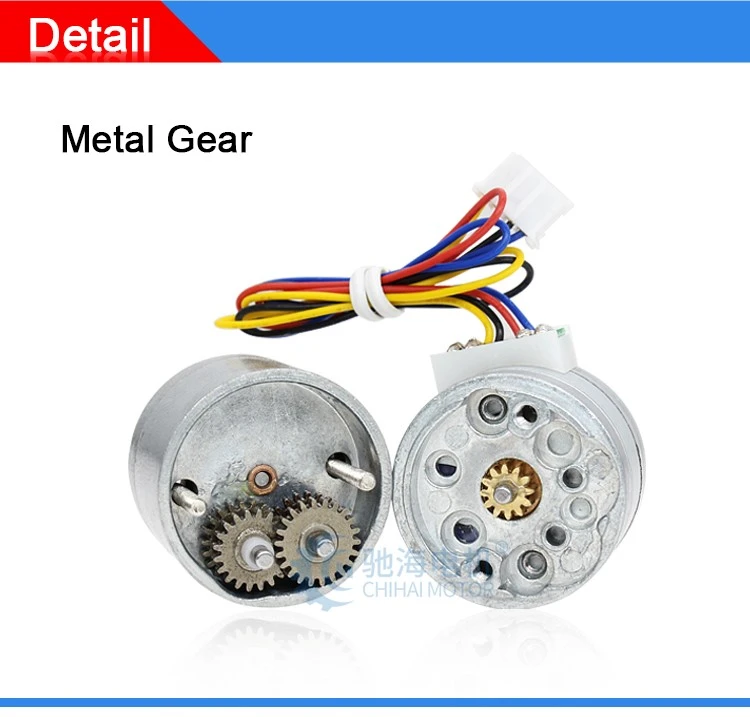

معدات معدنية/أسلاك ثنائي الفينيل متعدد الكلور مع عمود غمد/D

إرسال التحقيق

وصف المنتج

نوع المنتج	Chs-gm25by 2-المرحلة 4-محرك متدرج سلكي بدون فرش
مقاس	Φ25mm (نسبة تباطؤ مختلفة)
طول رمح	12 ملم د 8 ملم

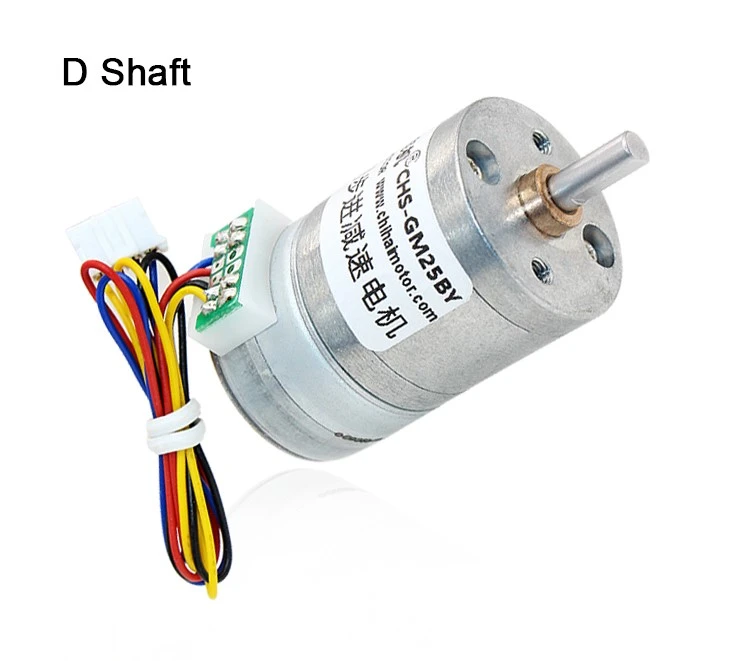

رمح ديانتر	Φ4mm، سمك D 3.5mm
الجهد االكهربى	تيار مستمر 12 فولت
وزن	حوالي 75 جرام

محرك السائر بدون فرش هو نوع من المحركات عالية الكفاءة والمستقرة، وهو مناسب للعديد من المناسبات لأنه لا يحتاج إلى الإثارة لتحقيق الحركة المتدرجة.

بالمقارنة مع محرك الفرشاة التقليدي، فإن المحرك المتدرج بدون فرش أكثر استقرارًا ومتانة وأقل ضوضاء واهتزاز، مما يمكن أن يحسن الكفاءة إلى حد معين.

بالنسبة لأداء النقل، يتمتع محرك السائر بدون فرش أيضًا بدقة تحكم وحساسية عالية، مما يمكنه التحكم بدقة أكبر في موضع الخطوة وسرعة الخطوة. في التطبيقات العملية، يستخدم المحرك عادةً محركًا بأربعة أسلاك ثنائي الطور لتحقيق تحكم أكثر سلاسة ودقة في الخطوات.

صور مفصلة

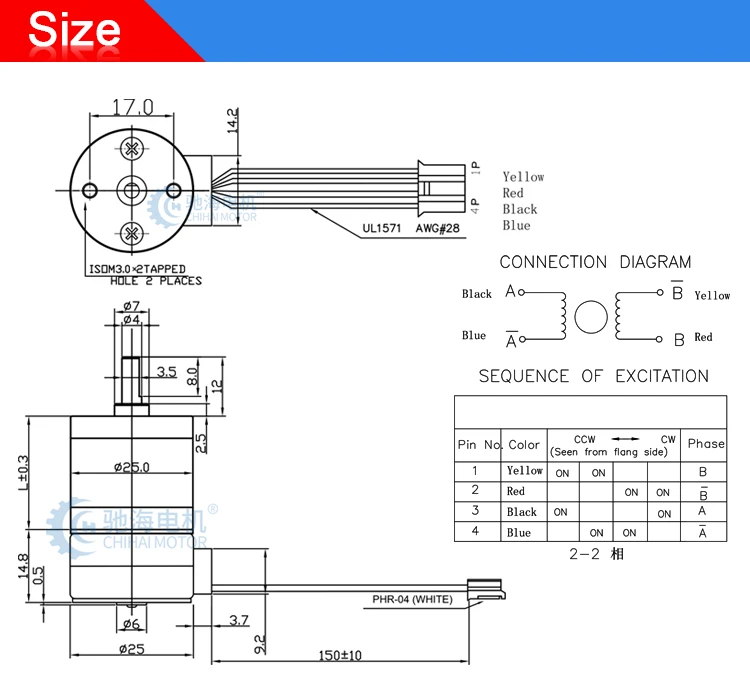

product-750-685

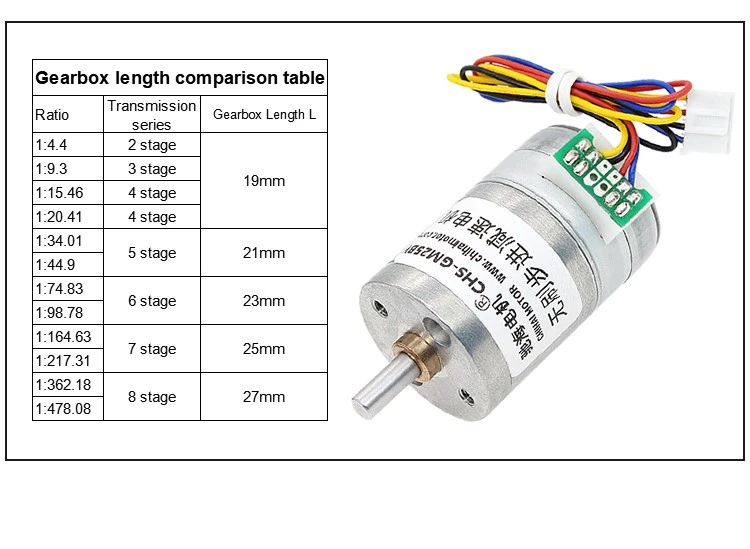

product-750-549

product-750-717

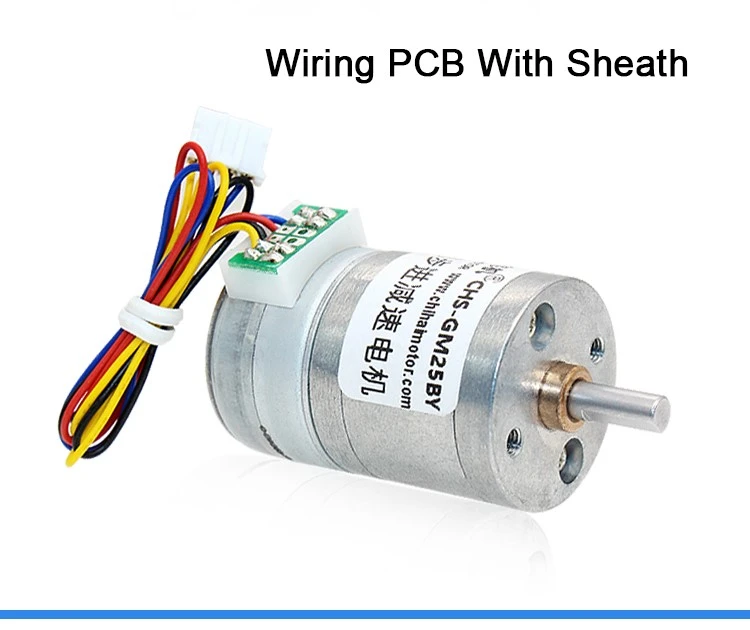

product-750-630

product-750-661

إدخال معلمات محرك السائر

نموذج

CHS٪7b٪7b0٪7d٪7dBY-M2510

الفولطية	12 فولت تيار مستمر (سائق IC:l6219)	الحالي لكل مرحلة	300 مللي أمبير/المرحلة
ملف مقاومة	10±7% أوم/طور	عدد المراحل	2 مراحل
زاوية الخطوة	15 درجة/خطوة	طريقة الإثارة	2 مراحل الإثارة
وضع محرك الأقراص	محرك ثنائي القطب	محاثة الملف	7.5 ميلي أمبير/طور
عزم السحب للخارج	أكثر من 60 جم-سم بمعدل 100 نقطة في الثانية	عقد العزم	أكثر من 75 gf-cm AT 0 ص
الحد الأقصى لتكرار الاستجابة	أكثر من 1300 نقطة	أقصى تردد للبدء	أكثر من 800 نقطة
فئة العزل	الفئة E للملفات	قوة العزل	100 فولت تيار متردد ل ثانية واحدة
مقاومة العزل	100 ميجا أوم تيار مستمر 500 فولت	درجة حرارة التشغيل	-10 - +55 درجة

معلمات الإخراج لمحرك التباطؤ

الموديل: CHS-GM25BY محرك متدرج بدون فرش

الجهد: تيار مستمر 12 فولت

نسبة الانخفاض	زاوية الخطوة (خطوة)	لا توجد سرعه تحميل 700PPS (دورة في الدقيقة)	عقد العزم (كجم.سم)	عزم الدوران الانسحاب (كجم.سم)
1:4.4	3.40	397.7	أكبر من أو يساوي 0.3	أكبر من أو يساوي 0.25
1:9.3	1.61	188.2	أكبر من أو يساوي 0.6	أكبر من أو يساوي 0.50
1:15	1.0	116.7	أكبر من أو يساوي 1.0	أكبر من أو يساوي 0.8
1:20	0.75	87.5	أكبر من أو يساوي 1.3	أكبر من أو يساوي 1.0
1:34	0.44	51.5	أكبر من أو يساوي 2.0	أكبر من أو يساوي 1.8
1:44.9	0.33	38.98	أكبر من أو يساوي 3.0	أكبر من أو يساوي 2.50
1:57	0.26	30.7	أكبر من أو يساوي 3.5	أكبر من أو يساوي 3.0
1:74.8	0.2	23.4	أكبر من أو يساوي 5.0	أكبر من أو يساوي 4.0
1:98.8	0.15	17.7	أكبر من أو يساوي 6.5	أكبر من أو يساوي 5.5
1:125	0.12	14	أكبر من أو يساوي 8.0	أكبر من أو يساوي 7.0
1:165	0.09	10.6	لا يمكن أن يتجاوز 9.0kg.cm	لا يمكن أن يتجاوز 9.0kg.cm
1:217	0.069	8.1
1:362	0.041	4.8
1:478	0.031	3.7
