15 مللي متر 30 أوم محرك متدرج معدني بالكامل 15BY مع جهاز تشفير
الجهد: DC 5-12V
زاوية الخطوة: 18 درجة / 50
وصف المنتج
نوع المنتج: | CHS - GM12-15BY DC Hall encoder Stepping Motor |
بحجم: | Φ1520mm (not include the length of the axis) |
قطر رمح: | 3 مم نوع د رمح |
طول رمح: | 10 ملم |
الجهد االكهربى: | تيار مستمر 5-12 فولت |
زاوية الخطوة: | 18 درجة / 50 |
مقاومة المرحلة: | 30 Ω/Phase |
وزن: | حوالي 16 جرام |
تطبيق: | عصا سيلفي ذكية ، حامل كاميرا ذكي ، زاوية كاميرا روبوت ذكية ، روبوت ذكي مصغر ، إلخ |

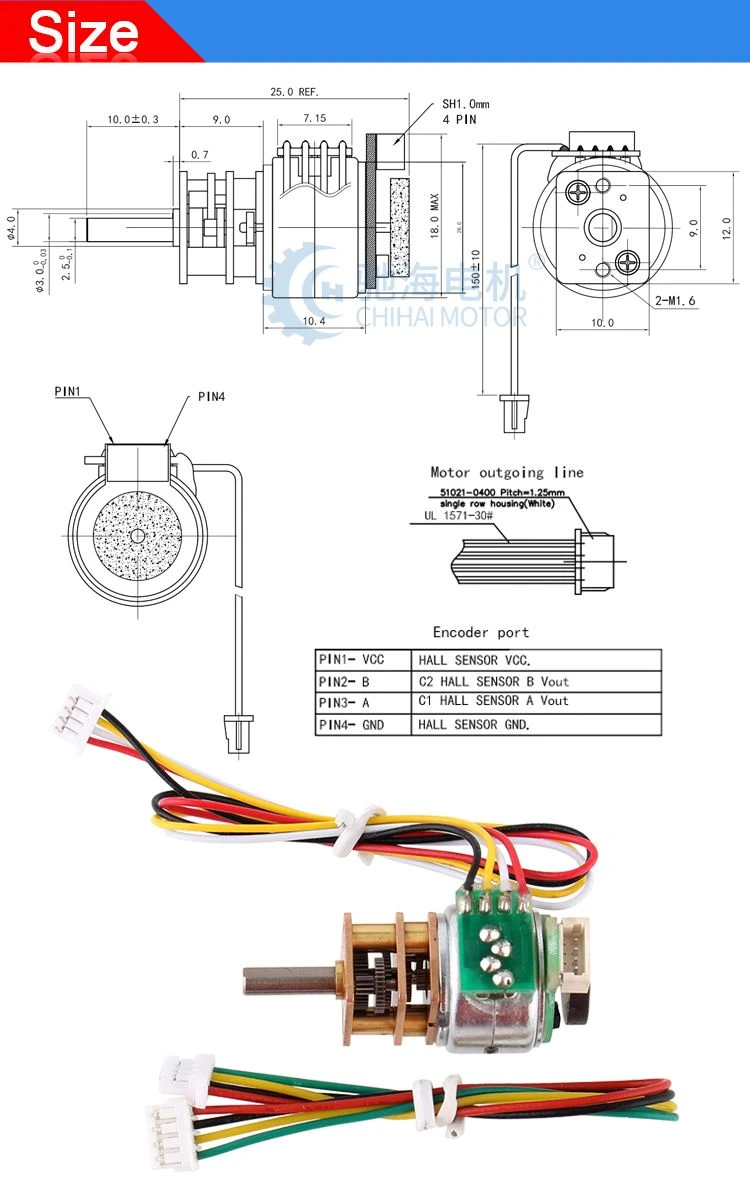

صور مفصلة
معلمات محرك السائر الإدخال
نموذج | CHS - 15BY-M3015 | ||
الفولطية | 5 فولت تيار مستمر (محرك IC: l6219) | الحالية لكل مرحلة | 160 مللي أمبير / المرحلة |
ملف مقاومة | 30±7 percent ohm / PHASE | عدد المراحل | 2 مراحل |
زاوية الخطوة | 18 درجة / خطوة | طريقة الإثارة | 2 مراحل الإثارة |
وضع محرك الأقراص | محرك ثنائي القطب | حث الملف | 9.5 ميللي أمبير في الساعة / المرحلة |
اسحب - خارج عزم الدوران | أكثر من | عقد العزم | أكثر من |
أقصى تردد للاستجابة | أكثر من 1200 نقطة في الثانية | أقصى تردد بدء | أكثر من 900 نقطة في الثانية |
فئة العزل | الفئة E للملفات | قوة العزل | 100 فولت تيار متردد لثانية واحدة |
مقاومة العزل | 50MΩ DC 500V | درجة حرارة التشغيل | -0 - زائد 55 درجة |
معلمات إخراج محرك التباطؤ
الموديل: CHS - GM12-15BY Brushless Stepping Gear Motor | |||||||||
الجهد: DC 12. 0 V (مشغل IC: L6219) | |||||||||
رقم. من المراحل | ثنائي القطب 2-2 المرحلة | ||||||||
نسبة | 1:10 | 1:20 | 1:30 | 1:50 | 1:100 | 1:150 | 1:210 | 1:298 | 1:380 |
نسبة التخفيض الدقيقة | 9.68 | 19.36 | 29.47 | 51.1 | 99.3 | 150.96 | 209.76 | 297.9 | 379.16 |
زاوية الخطوة | 1. 86 درجة | 0 93 درجة | 0. 61 درجة | 0. 35 درجة | 0. 18 درجة | 0. 12 درجة | 0. 086 درجة | 0 06 درجة | 0. 047 درجة |
سرعة 1000 PPS | 300 دورة في الدقيقة | 200 دورة في الدقيقة | 100 دورة في الدقيقة | 60 دورة في الدقيقة | 30 دورة في الدقيقة | 20 دورة في الدقيقة | 14 دورة في الدقيقة | 10 دورة في الدقيقة | 8 دورة في الدقيقة |
المرحلة الحالية | 150mA / المرحلة | ||||||||
مقاومة المرحلة | 30±7 percent ohm / PHASE | ||||||||
الحث الطور | 9.5 ميللي أمبير في الساعة / المرحلة | ||||||||
عقد عزم الدوران (kgf.cm) | 0.14 | 0.28 | 0.42 | 0.70 | 1.40 | 2.10 | 2.90 | الحد الأقصى المسموح به | |
سحب عزم الدوران (kgf.cm) | 0.04 | 0.08 | 0.12 | 0.20 | 0.40 | 0.60 | 0.84 | 1.20 | 1.50 |
أقصى تردد بدء | أكثر من 1200 نقطة في الثانية | ||||||||
أقصى تردد استجابة | أكثر من 900 نقطة في الثانية | ||||||||

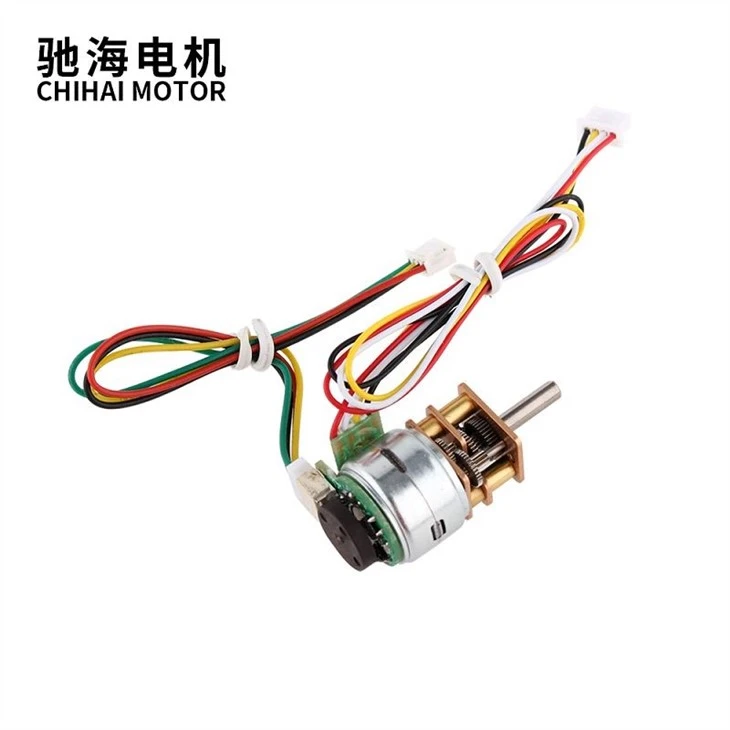

عرض المنتج
تسليم التعبئة
صفقة:
التعبئة كرتون التصدير القياسية.
موعد التسليم:
بعد 3-20 يومًا من تأكيد الطلب ، يجب تحديد تاريخ التسليم التفصيلي وفقًا لـ
موسم الإنتاج وكمية الطلب.
اهتمام:
إذا كانت المستندات الخاصة بالتخليص الجمركي مطلوبة ، فيرجى الاتصال بنا مسبقًا للتأكيد.
التعليمات
س: 1. ما نوع المحركات التي يمكنك توفيرها؟
A: في الوقت الحالي ، نحن نقدم بشكل أساسي محركًا صغيرًا وسلسلة من محركات تباطؤ التيار المستمر ، بما في ذلك محرك تباطؤ الأسنان المستقيم ، ومحرك التباطؤ الكوكبي ، ومحرك التباطؤ الدودي. قطرها بين 8 و 51 ملم.
س: 2. هل يمكنك أن ترسل لي قائمة الأسعار؟
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: بالنسبة للطلبات ، تكون المهلة القياسية من 3 إلى 25 يومًا ويمكن أن تكون هذه المرة أقصر أو أطول بناءً على طراز وفترة وكمية مختلفة.
س: 4. هل من الممكن أن تطور محركات جديدة إذا كان بإمكاننا توفير تكلفة الأدوات؟
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
س: 5. يمكنك أن ترسل لي عينات مجانية؟
نعم ، يمكننا أيضًا إرجاع رسوم العينات الخاصة بك مرة أخرى عند تقديم الطلب.
